Ультразвуковой твердомер LS256

Ультразвуковой твердомер LS256 использует метод ультразвукового контактного импеданса (UCI) для измерения различных металлических материалов. Минимальная толщина — 5 мм и минимальный вес — 500 г. Он идеально подходит для тестирования металлических покрытий, гальваники и упрочненных слоев, так как оставляет очень маленький след и практически не повреждает поверхность. Прибор поддерживает несколько шкал твердости — HRC, HL, HV, HB, HS, HRA, HRB.

Применение:

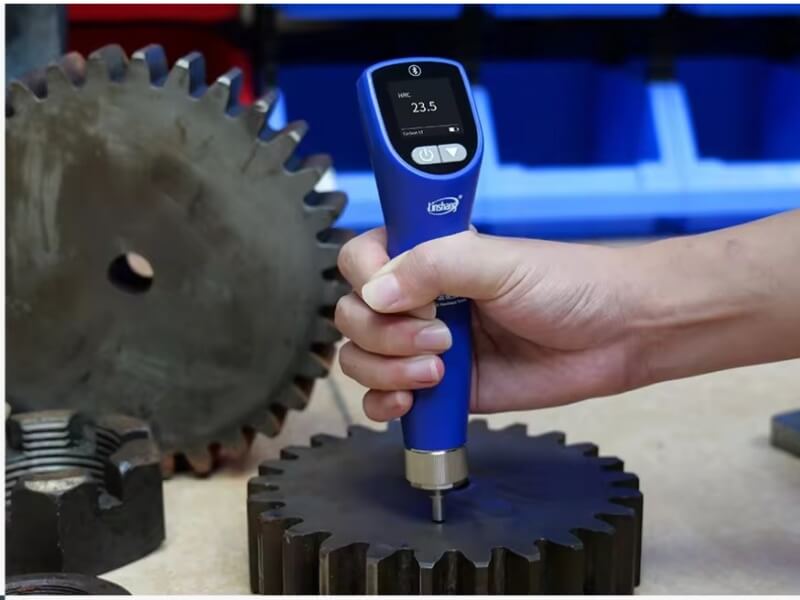

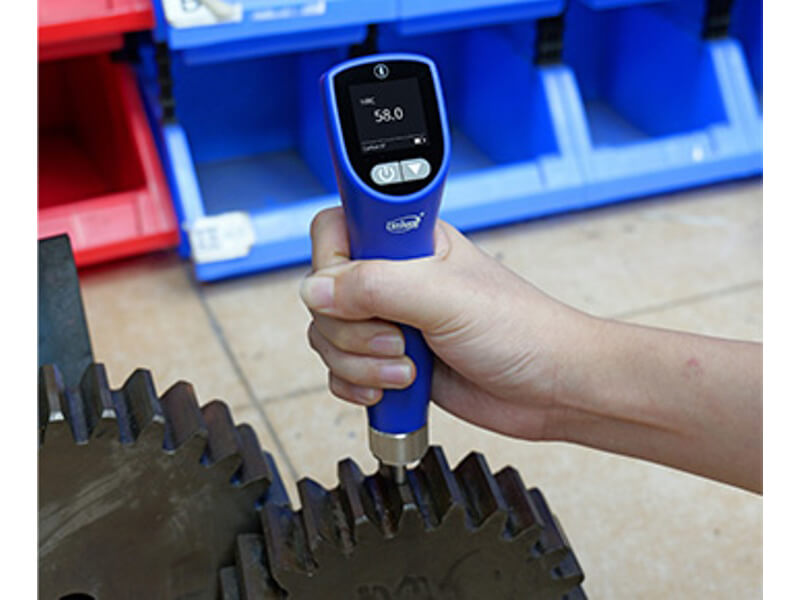

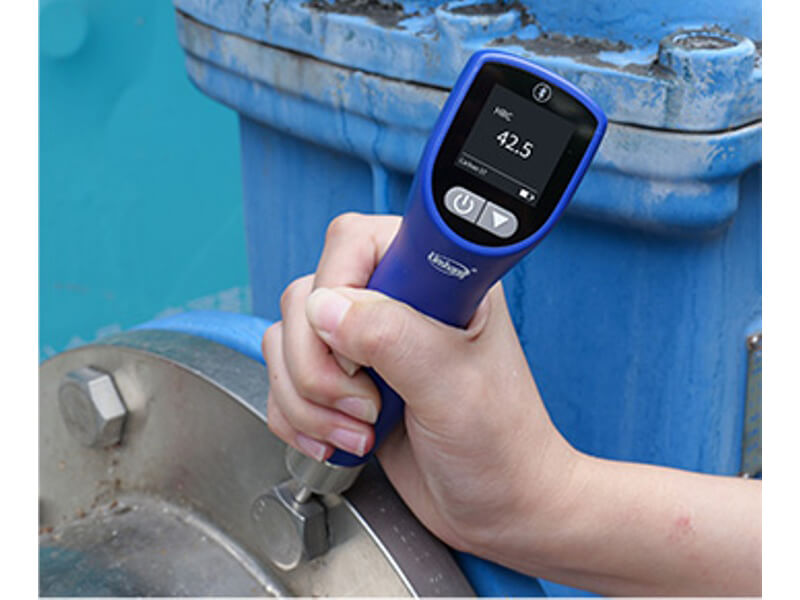

• Измерение твердости в сложных и труднодоступных местах. Ультразвуковой твердомер может точно измерять твердость металла в труднодоступных местах, например на кромках фланцев, зубчатых колесах, зубчатых щелях и в полостях пресс-форм. В этих деталях часто недостаточно места для установки динамического твердомера или они имеют сложную геометрию.

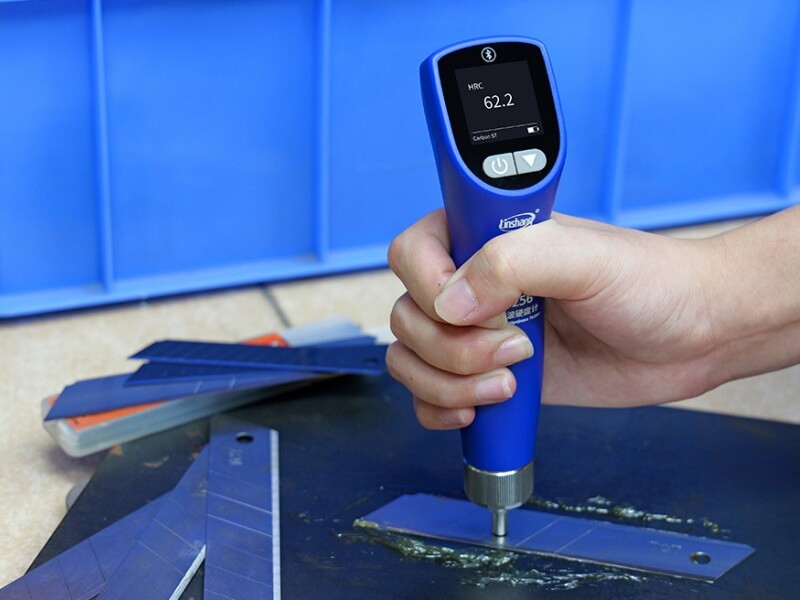

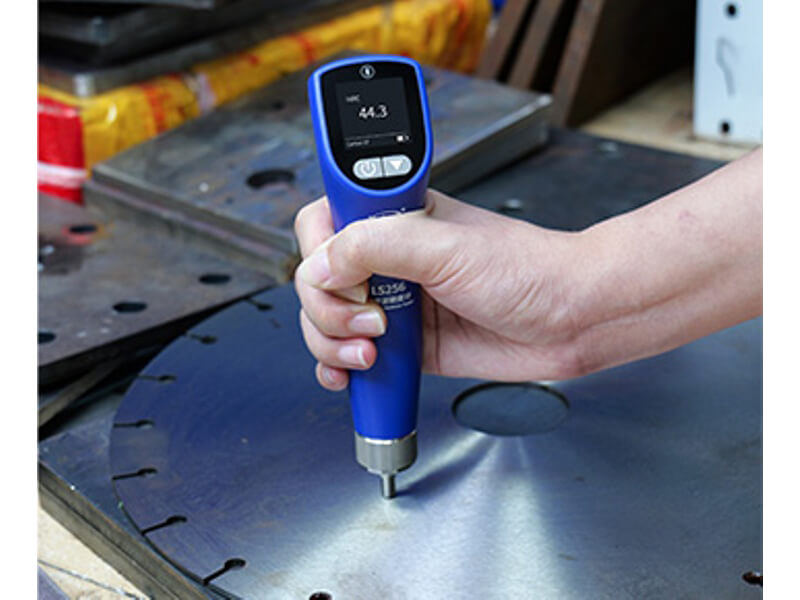

• Измерение твердости маленьких, легких и тонких деталей. Метод ультразвукового контроля твердости, не предъявляющий особых требований к толщине и массе материала, идеально подходит для подшипников, тонкостенных труб, металлических листов, метизов, ножей, сверл и режущих пластин и дисков.
• Окончательный контроль готовых деталей. Ультразвуковой твердомер практически не повреждает поверхность детали, что позволяет сохранить ее внешний вид и эксплуатационные характеристики. Поэтому твердомер хорошо подходит для контроля твердости готовых изделий и прецизионных образцов, металлических покрытий.

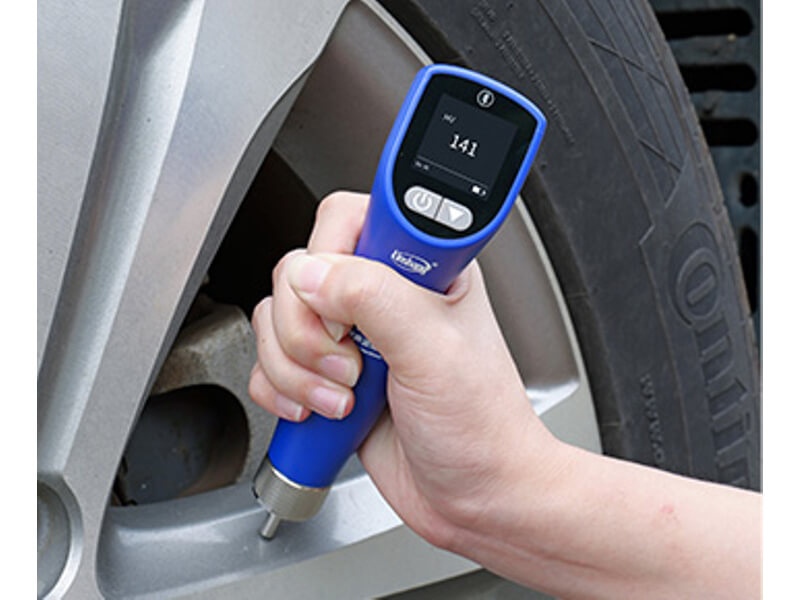

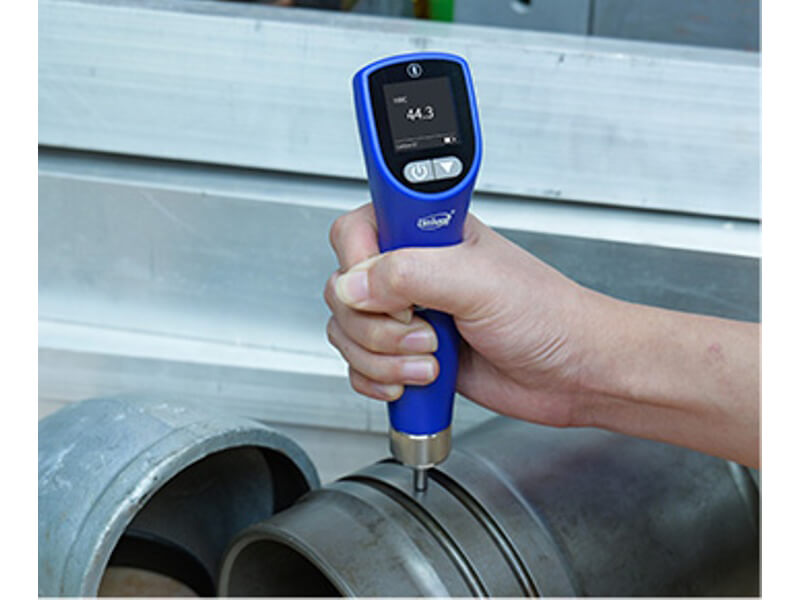

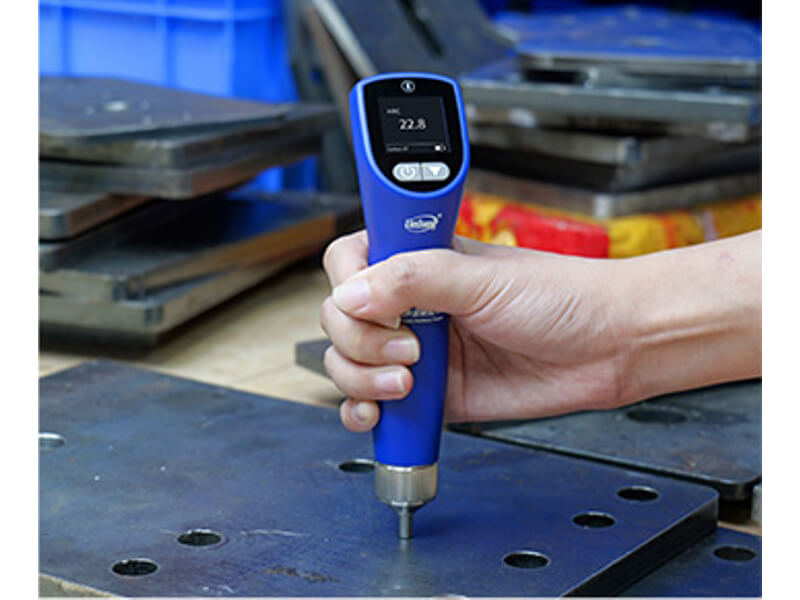

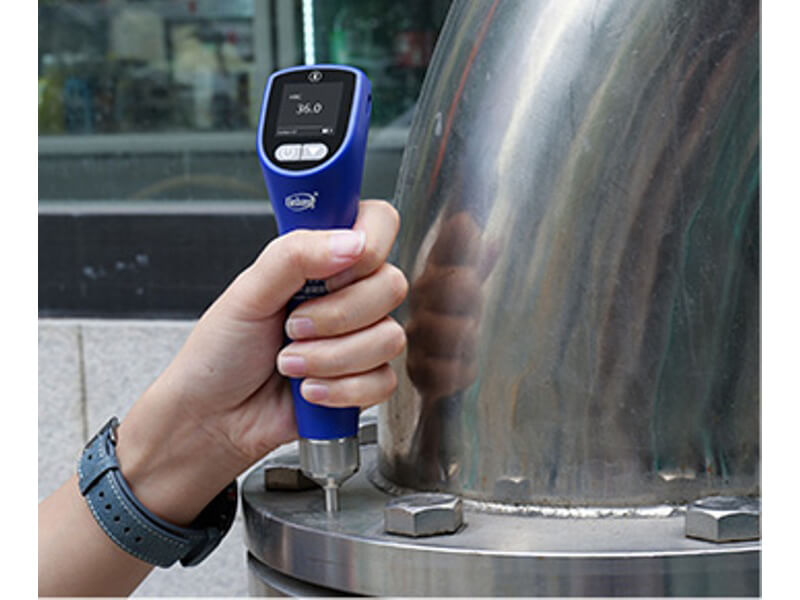

• Тестирование крупногабаритного оборудования на месте эксплуатации. Благодаря портативной конструкции ультразвуковой портативный твердомер можно использовать непосредственно на оборудовании без демонтажа или разрезания. Он подходит для ступиц колес, работающих под давлением сосудов, трубопроводов и других крупных или стационарных конструкций.

Особенности:

При использовании метода ультразвукового контактного импеданса (UCI) на поверхности остаются лишь небольшие следы (отпечатки), что позволяет сохранить внешний вид готовых деталей и при этом получить точные значения твердости.

Ультразвуковой твердомер LS256 быстро и с обозначенной точностью измеряет твердость ультратонких заготовок и деталей. Если измеряемый образец  не соответствует требованиям по минимальной массе 500 г и минимальной толщине 5 мм, то для корректного измерения твердости нужно притереть образец к прочной основе используя смазку.

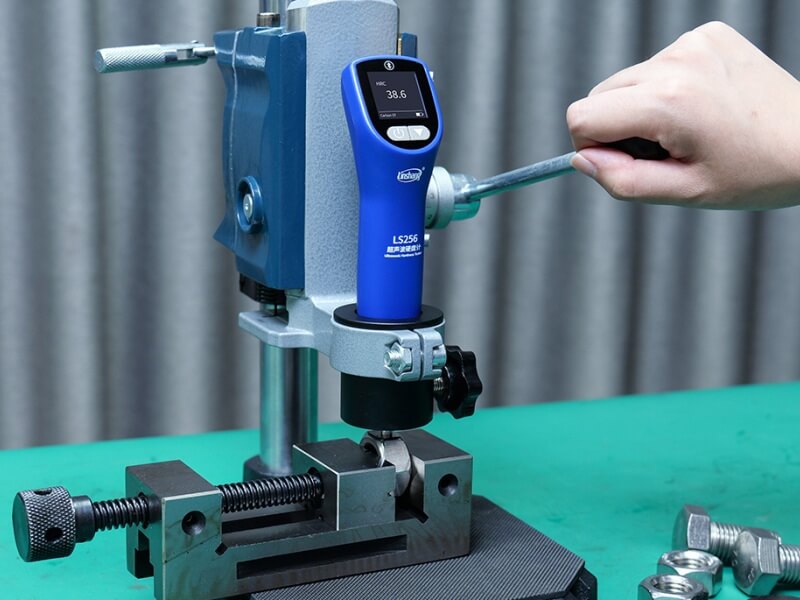

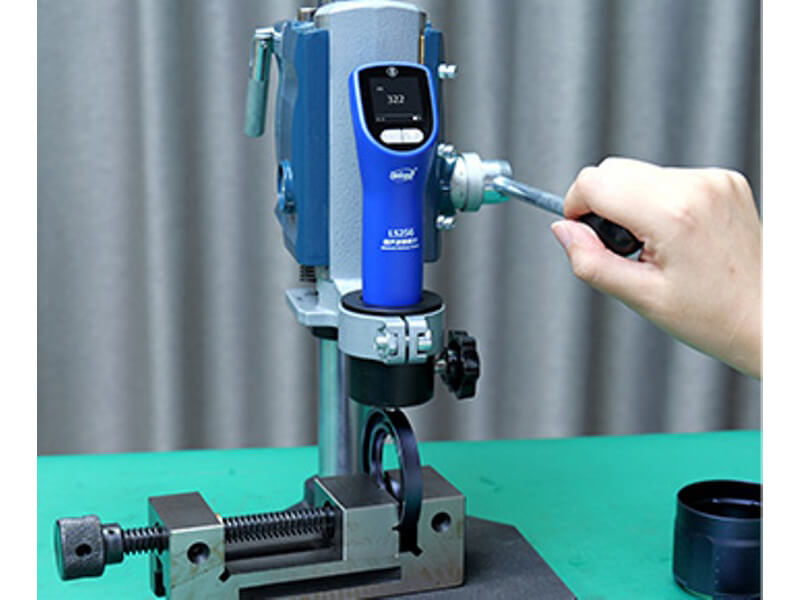

Для более удобного и точного измерения твердости мелких объектов рекомендуется использовать стойки и тиски для надежной фиксации твердомера и деталей.  Благодаря фиксации отсутствуют колебания, которые могут привести к некорректным результатам измерения твердости.

Компактная и легкая конструкция твердомера позволяет управлять им одной рукой.

Не требует сложных настроек.

Результаты измерения твердости отображаются за 1 секунду обеспечивая быструю и эффективную проверку твердости изделий.

Эргономичная форма обеспечивает надежный и удобный хват, а также плавный ход для  длительного использования без усталости.

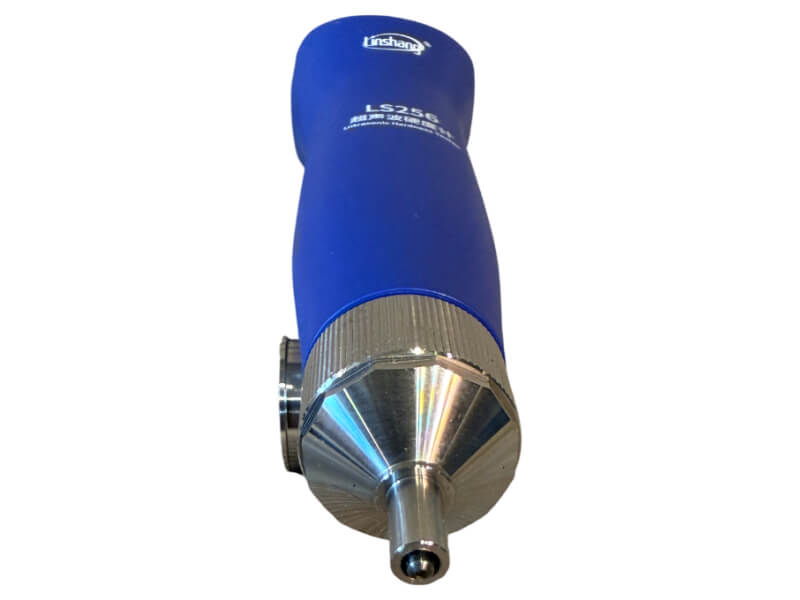

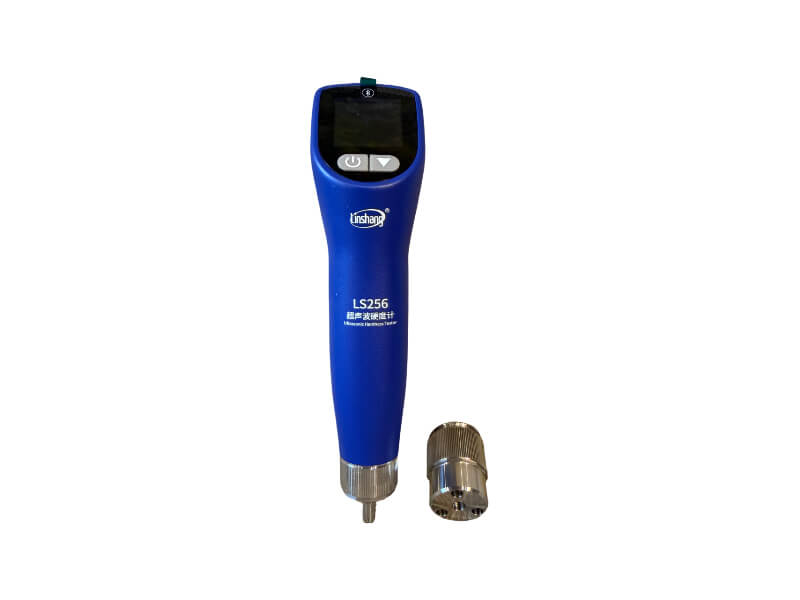

Твердомер комплектуется двумя насадками на индентор для удобного измерения твердости на плоских поверхностях, мелких образцах и деталях сложной формы.

Твердомер оснащен набором встроенных образцов металлов для более точного измерения твердости.

Твердомер поддерживает несколько шкал твердости — HRC, HL, HV, HB, HS, HRA, HRB. Шкалы легко переключаются одной кнопкой, не требуется никаких пересчетов в ручную.

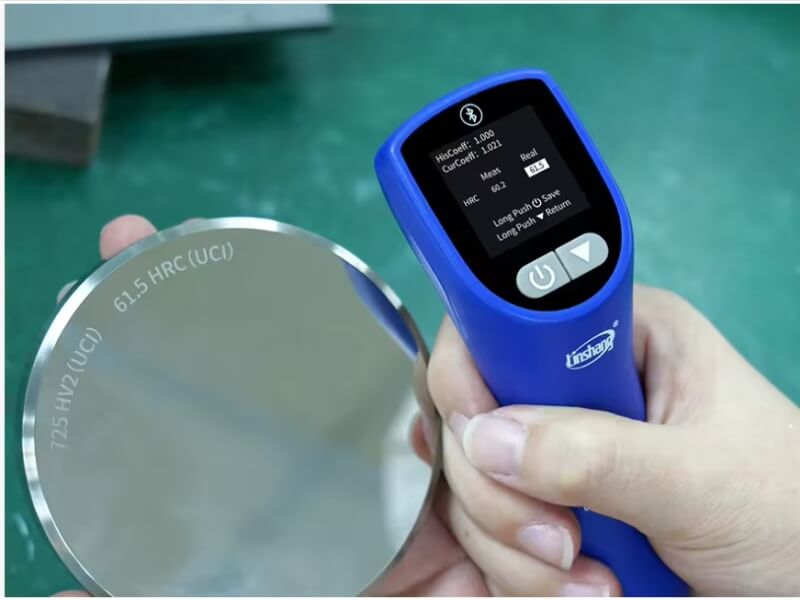

Твердомер имеет функцию пользовательской калибровки с использованием стандартных мер твердости, что позволяет уменьшить ошибки измерений и обеспечить точность измерений.

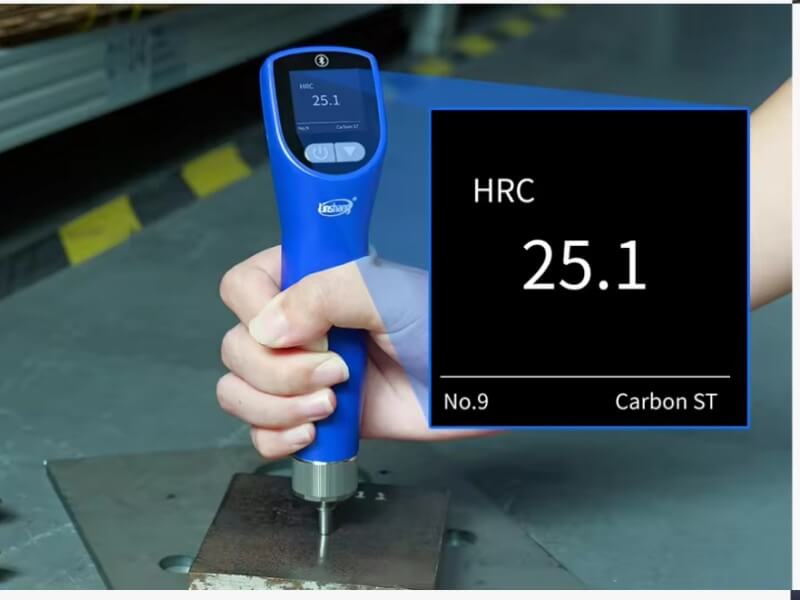

Встроенная память для хранения данных. Твердомер сохраняет до 9 наборов данных измерений для удобного просмотра и сравнения в любое время.

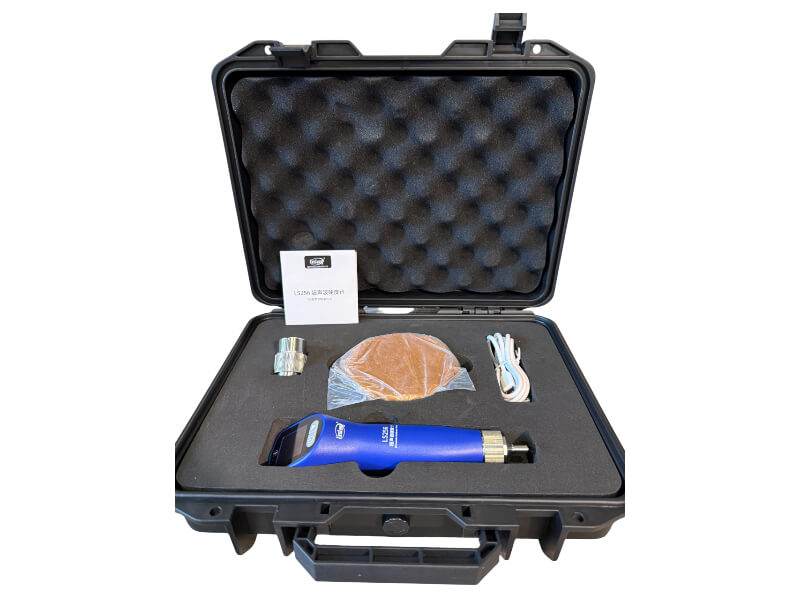

Комплект поставки:

• Ультразвуковой твердомер LS256;
• Мера твердости;
• Насадка;
• USB кабель;
• Инструкция на русском языке;

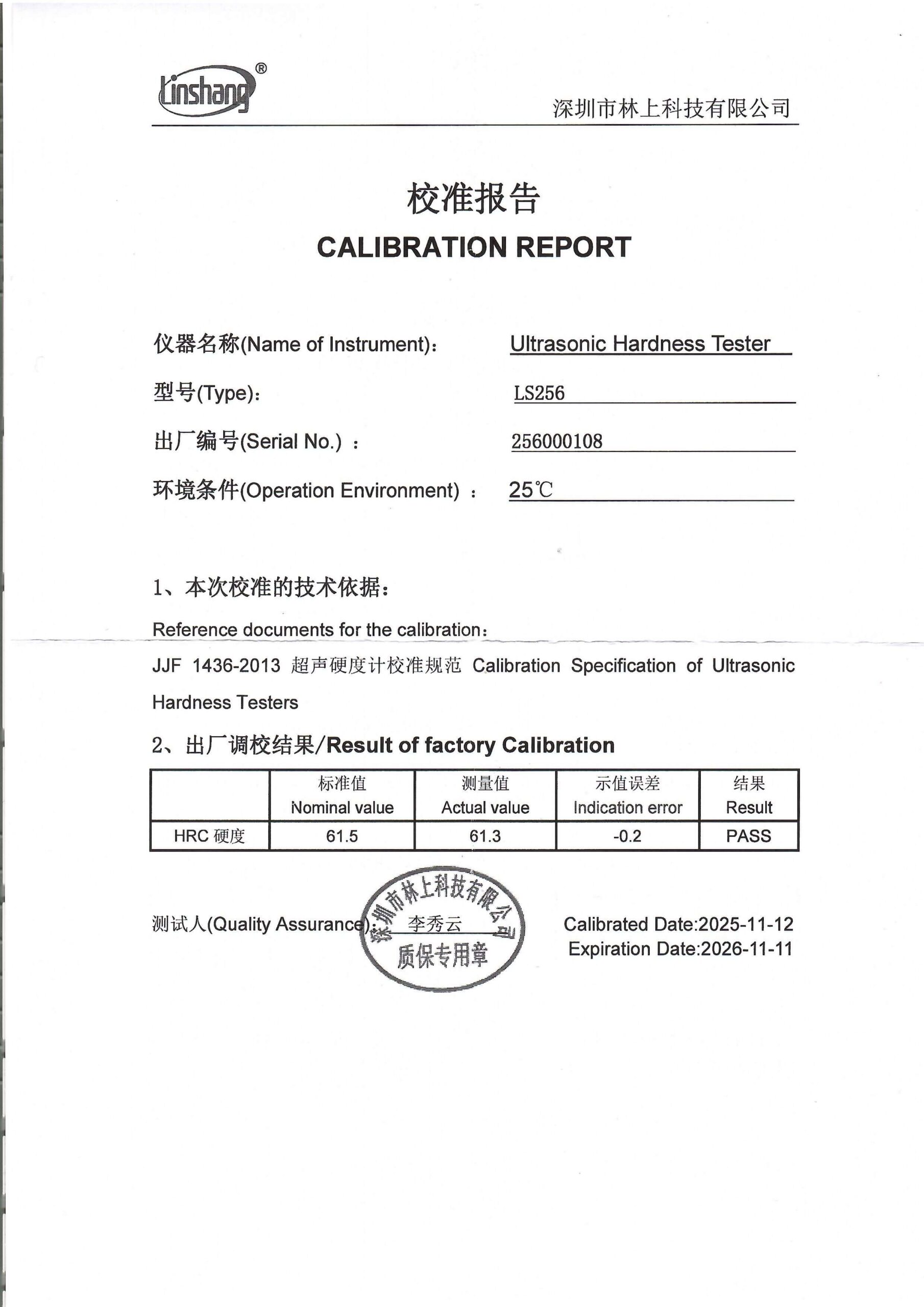

• Отчет о калибровке производителя;
• Пластиковый кейс 30х24х8,5 см;

Параметр	Значение
Шкалы твердости	HV, HRC, HRB, HRA, HS, HL, HB
Диапазон измерений	HV(50-1700), HL(170-960), HRC(20-70), HRB(13-100), HRA(60-85,8), HS(26,4-99,5), HB(30-651), HRE(20-70), HRF(60-100)
Разрешение	1 HV, 0,1 HRC
Погрешность	±4%H+10 HV, ±2,5 HRC (испытание на стенде с измерительным прибором, H — стандартное значение)
Повторяемость	3%H+8 HV, 2 HRC (испытание на стенде с измерительным прибором, H — стандартное значение)
Испытательная сила	20 Н
Минимальный вес и толщина измеряемого материала	500 г, 5 мм
Дисплей	Матричный IPS-дисплей с разрешением 240×240 точек
Питание	Аккумуляторная литиевая батарея 3,7 В, 1000 мАч, обеспечивает более 5000 непрерывных измерений
Зарядка	USB (Type-C)
Размер твердомера	185х43х45 мм
Вес твердомера	245 г
Напряжение питания	DC 5 В
Рабочий ток	60 мА
Диапазон рабочих температур	-10~50℃，0~85%RH (без конденсата)
Температура хранения	-10~60℃，0~85%RH (без конденсата)
Язык	Китайский, английский

Инструкция по эксплуатации

Ответы на часто задаваемые вопросы по использованию ультразвукового твердомера LS256

Внесен ли ультразвуковой твердомер LS256 в реестр средств измерений РФ?

Нет. Ультразвуковой твердомер LS256 не внесен в реестр СИ РФ. Поставляется без поверки. Твердомер поставляется с отчетом о калибровке производителя.

При необходимости на него можно оформить сертификат калибровки. Если Вы хотите купить ультразвуковой твердомер с сертификатом калибровки, сообщите менеджеру при оформлении заказа.

Как измерить твердость твердомером LS256?

Пользоваться ультразвуковым твердомером LS256 очень просто.

• Обхватите твердомер рукой, чтобы вам было удобно его держать в вертикальном положении.
• С усилием прижмите датчик вертикально к образцу и удерживайте его в таком положении до появления звукового сигнала. Значение твердости автоматически отобразится на экране.

Для получения точных и стабильных результатов обратите внимание на следующие моменты:

• При включении или калибровке датчик должен находиться в подвешенном состоянии. Не допускайте его соприкосновения с деталью, столом или другими предметами. Даже легкий контакт может повлиять на частоту ультразвуковых колебаний и привести к получению неточных результатов.

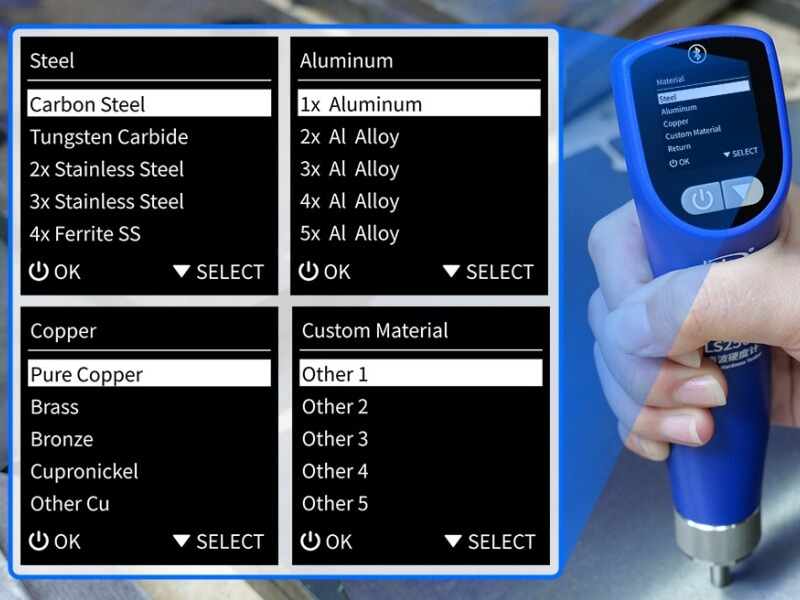

• Перед тестированием выберите правильный тип материала и шкалу твердости. Если материала нет во встроенном списке, LS256 можно настроить на работу с пользовательским материалом. После калибровки с использованием эталонного образца известной твердости прибор сможет точно измерить твердость этого материала.
• Ультразвуковой портативный твердомер LS256 позволяет легко измерять металлические образцы толщиной от 5 мм и весом более 500 г. Для деталей, не соответствующих этим требованиям, измерения также возможны после притирки их к массивному основанию.

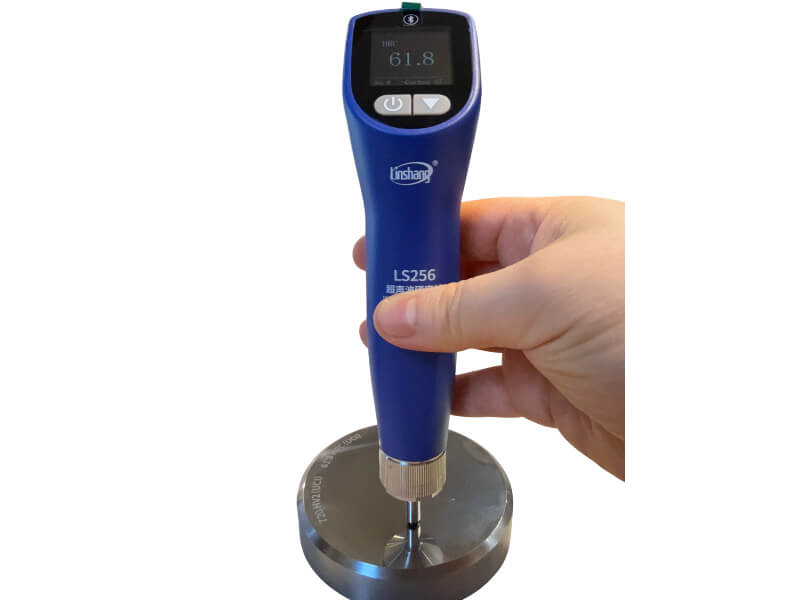

• Если твердомер не использовался в течение длительного времени или показания кажутся неточными, рекомендуется выполнить повторную калибровку. В комплект LS256 входит стандартный эталон твердости, позволяющий легко выполнить калибровку.

Какие требования к поверхностям деталей для использования твердомера LS256?

Метод ультразвукового контроля твердости чувствителен к состоянию поверхности. Если поверхность шероховатая, перед измерением твердости рекомендуется отполировать ее или слегка отшлифовать, чтобы получить более достоверные данные.

Так же поверхность должна быть чистой от стружки, смазки и прочих загрязнений.

Что делать, если результаты ультразвукового твердомера LS256 нестабильны?

Сначала проверьте, выполняется ли измерение строго в соответствии с приведенной выше инструкцией.

Если результаты по-прежнему нестабильны, то, скорее всего, датчик не прижимается вертикально и плотно к поверхности образца. В этом случае рекомендуется использовать стойки и тиски для фиксации твердомера и образца, что снижает нестабильность измерений, вызванную ручным нажатием, и повышает точность и воспроизводимость измерений.

Является ли ультразвуковой твердомер LS256 неразрушающим методом контроля?

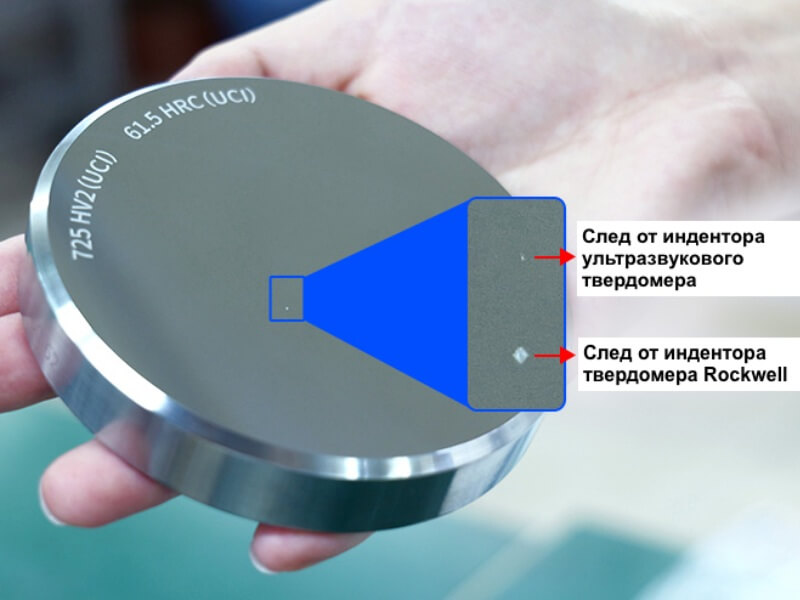

Да. Отпечаток, оставляемый ультразвуковым контактным твердомером LS256, имеет микронный размер и практически незаметен невооруженному глазу. Он не влияет на внешний вид и эксплуатационные характеристики заготовки, что делает этот метод ультразвукового неразрушающего контроля идеальным для готовых и дорогостоящих деталей.

Каким стандартам соответствует ультразвуковой твердомер LS256?

Ультразвуковой твердомер LS256 соответствует стандартам:

GB/T 34205-2017 «Металлические материалы. Определение твердости. Метод ультразвукового контактного импеданса»

GB/T 33362-2016 «Металлические материалы. Пересчет значений твердости»

JJF 1436-2013 «Технические условия калибровки ультразвуковых твердомеров»
